Гофрированные спиральновитые металлические трубы
ГСМТ или Гофрированная Спиральновитая Металлическая Труба представляет собой сборную конструкцию определенной длины и диаметра отверстия, которая собрана из отдельных секций, скрепленных специальными бандажными соединениями. Каждая секция изготавливается методом спирального навивания из листовой оцинкованной стали с полимерным покрытием, либо без него.
ГСМТ используются для строительства водопропускных систем, защитных сооружений, в качестве всевозможных резервуаров и накопителей. К тому же, они хорошо зарекомендовали себя в сложных грунтово-гидрологических условиях, таких как слабонесущие грунты, зоны повышенной влажности, сейсмически активные районы.
Области использования

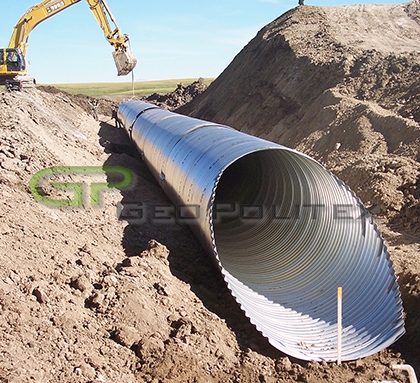

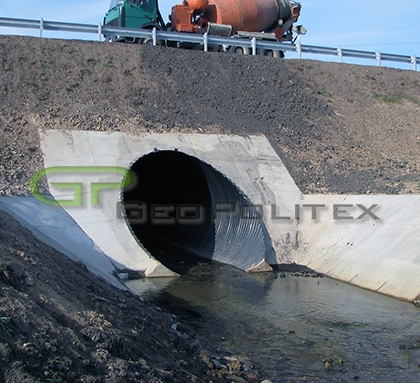

- Водопропускные трубы под насыпями автомобильных и железных дорог
- Гидротехнические строения (ливнестоки и резервуары накопления этих вод)
- Дренажные штольни, смотровые колодцы, скважинные кессоны
- Тоннели для прокладки обслуживаемых коммуникаций (электричество, вода, газ)
- Подземные переходы, ангары, хранилища
- Элементы несъемной опалубки для заполнения бетоном (сваи, мачты, колонны), и наоборот – оставление пустот при формировании монолитной конструкции
- Защитная оболочка для магистральных нефте- и газопроводов.
- Изоляция конвейерных лент от пыли и грязи
- Технологические тоннели и подземные вентиляционные каналы
Технические параметры ГСМТ
Трубы ГСМТ (СВМГТ) выпускаются по СТО 43359779-005-2020 с учетом российских СНИПов и ГОСТов, указанных в Федеральном Законе №184-ФЗ. Инженерные расчеты производятся на основании типового проекта серии 3.501.3-187.10.

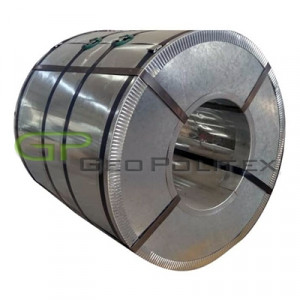

Для изготовления спиральновитой гофрированной трубы используется рулонная сталь марки DX51D со следующими видами антикоррозионных покрытий:
- Ц — цинк (Z 275 – Z 800)
- ЦАММ — сплав цинка с алюминием (мишметаллом)
- ЦП – цинк и полимер (HDPE)
*По согласованию с Заказчиком допустимо использовать различные виды защитного покрытия.
Внешний и внутренний изолирующие слои из полимерного связующего (HDPE) дополнительно защищают поверхность трубы от механических повреждений и химического воздействия агрессивных веществ.
Заявленный срок службы ГСМТ с покрытием:
- Ц (цинк) – 80 лет
- ЦАММ (цинк+алюминий) – 90 – 100 лет
- ЦП (HDPE/2) – 100-130 лет
Типы гофрирования
Одним из главных преимуществ и отличием ГСМТ от аналогичных изделий является присутствие на корпусе трубы гофрированных ребер жесткости, которые повышают прочность стенок и увеличивают несущую способность всей конструкции.
Опытным путем и математическими расчетами инженерам удалось найти наиболее эффективное соотношение геометрии профиля и размера гофра. Такое решение позволило при малом удельном весе добиться высоких показателей радиальной жесткости.
В зависимости от требуемого диаметра трубы возможно изготовление двух типов гофрирования:
- Тип 1.ГСМТ 68х13 мм. Используется для диаметров труб от 500 до 1000 мм.
| Геометрические характеристики гофра 68х13 мм | ||||||
|---|---|---|---|---|---|---|
| Толщина б, мм | c, мм | a, град | Момент инерции сечения J см4/см | Площадь поперечного сечения F см2/см | Радиус инерции Rj, см | Коэфф. ширины Кш |
| 1.5 | 19.55 | 53.510 | 0.162 | 0.030 | 0.432 | 1.080 |
| 2.0 | 19.22 | 53.828 | 0.216 | 0.041 | 0.433 | |
| 2.5 | 18.99 | 54.156 | 0.270 | 0.051 | 0.434 | |
| 3.0 | 18.55 | 54.494 | 0.324 | 0.061 | 0.435 | |
- Тип 2. ГСМТ 125х26 мм. Используется для диаметров труб от 800 до 3600 мм.
| Геометрические характеристики гофра 125х26 мм | ||||||
|---|---|---|---|---|---|---|
| Толщина б, мм | c, мм | a, град | Момент инерции сечения J см4/см | Площадь поперечного сечения F см2/см | Радиус инерции Rj, см | Коэфф. ширины Кш |
| 1.5 | 17.85 | 71.720 | 0.191 | 0.221 | 0.929 | 1.107 |
| 2.0 | 17.11 | 72.348 | 0.239 | 0.277 | 0.930 | |
| 2.5 | 16.33 | 73.014 | 0.288 | 0.332 | 0.931 | |
| 3.0 | 15.52 | 73.726 | 0.337 | 0.388 | 0.932 | |
Производство

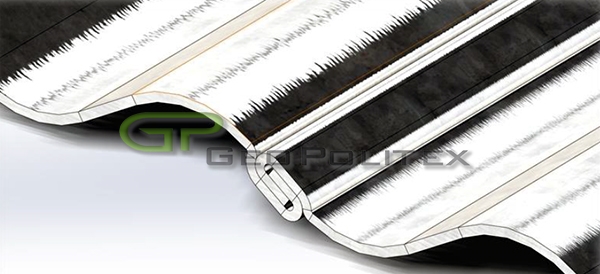

ГСМТ (СВМГТ) производятся из высококачественной листовой стали толщиной от 1,5 до 4,2 мм. Формирование трубы происходит в непрерывном режиме и включает в себя гофрирование, соединение и спиральное свивание по требуемому диаметру. Каждый виток плотно прилегает и соединяется с соседним герметичным замковым швом. Замковое соединение – двойное фальцевое соединение, получаемое методом запрессовки.
Технологические возможности позволяют изготавливать трубы диаметром до 3,6 метров. Длина одной секции может быть любой, однако габариты транспортного средства позволяют транспортировку изделий длиной не более 13,5 метров.
Соединительные элементы ГСМТ

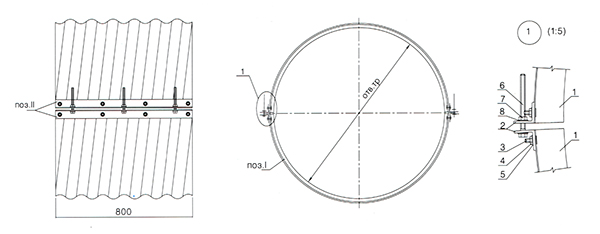

На объекте секции легко соединяются воедино с помощью гофрированного бандажного соединения на болтовой стяжке. Оно изготовлено из точно такого же материала и полностью повторяет профиль самой трубы. Бандажное соединение обеспечивает абсолютную механическую фиксацию и полную водонепроницаемость. Все это позволяет использовать изделия из ГСМТ на слабонесущих грунтах и в местах подверженных динамическим и статическим нагрузкам. Места соединений допускается обрабатывать гидроизоляционными мастиками.
Преимущества ГСМТ
- Укладка без привлечения тяжелой спецтехники и дорогостоящего инструмента
- Допустимо производить монтаж рабочими без специальной подготовки
- Высокая скорость строительства и качественный результат
- Подходит для эксплуатации в любых климатических условиях (-50°С до +60°С)
- Возможна установка на слабонесущие грунтовые основания, а также в районах сейсмических нагрузок
- Фактически ничем неограниченная длина одной секции
- Длительный срок службы, отсутствие затрат на обслуживание
- Позволяет производить ремонт аварийный существующих труб из железобетона методом «гильзования»
Наглядное сравнение ГСМТ и труб из бетона
| Наименование | ГСМТ | Бетонные трубы |
|---|---|---|
| 1. Материал | Оцинкованная сталь | Бетон с металлической армировкой |
| 2. Диаметр возможный, мм | От 300 до 3600 | От 300 до 1600 |
| 3. Длина секции, м/п | 13,5 | 5 |
| 4. Толщина стенки, мм | От 1,5 до 4,2 | От 50 до 190 |
| 5. Высота засыпки над трубой, м | До 12 | До 6 |
| 6. Масса участка 1 м/п и диаметра 2000 мм, кг | 145 | 2650 |
| 7. Морозостойкость | Не подвержены | Подвержены разрушению и появлению трещин, вследствие цикличности изменения температур |
| 8. Коррозионная стойкость | Высокая | Низкая |
| 9. Дополнительная гидроизоляция | Не требуется | Требуется |
| 10. Срок службы, лет | 100-130 | 20-30 |
Цены
Ниже представлены ориентировочные цены на гофрированные спиральновитые металлические трубы (ГСМТ) типовой проект серия 3.501.3-187.10, ГОСТ 32871-2014, СТО 43359779-005-2020. Точную стоимость уточняйте у менеджеров отдела продаж.
| Диаметр трубы, мм | Толщина металла (покрытие цинк), мм | Толщина металла (покрытие цинк + полимер HDPE) | ||||
|---|---|---|---|---|---|---|
| 2.5 | 3.0 | 3.5 | 2.5 | 3.0 | 3.5 | |
| 500 | 6 740 | - | - | 10 836 | - | - |
| 600 | 8 150 | - | - | 12 985 | - | - |
| 700 | 9 700 | - | - | 14 760 | - | - |
| 800 | 11 192 | - | - | 16 756 | - | - |
| 900 | 12 472 | - | - | 18 752 | - | - |
| 1000 | 14 016 | - | - | 20 844 | - | - |
| 1100 | 15 240 | 18 157 | 21 544 | 22 736 | - | - |
| 1200 | 16 632 | 19 960 | 23 276 | 24 580 | 29 084 | 33 664 |
| 1300 | 18 012 | 21 616 | 25 216 | 26 724 | 31 788 | 36 840 |
| 1400 | 19 400 | 23 276 | 27 156 | 28 720 | 34 172 | 39 616 |
| 1500 | 20 784 | 24 940 | 29 096 | 30 716 | 36 556 | 42 384 |
| 1600 | 22 176 | 26 600 | 31 036 | 32 708 | 38 936 | 45 160 |
| 1700 | 23 560 | 27 076 | 32 972 | 34 704 | 41 320 | 47 932 |
| 1800 | 24 940 | 29 928 | 34 912 | 36 696 | 43 704 | 50 704 |
| 1900 | 26 328 | 31 588 | 36 852 | 38 692 | 46 088 | 53 476 |
| 2000 | 27 712 | 33 252 | 38 792 | 40 684 | 48 472 | 56 248 |
| 2100 | 29 096 | 34 916 | 40 732 | 42 680 | 50 856 | 59 024 |
| 2200 | 30 484 | 36 576 | 42 672 | 44 676 | 53 236 | 61 796 |
| 2300 | 31 868 | 38 240 | 44 608 | 46 668 | 55 620 | 64 568 |
| 2400 | 33 248 | 39 900 | 46 548 | 48 664 | 58 004 | 67 340 |
| 2500 | 34 640 | 41 564 | 48 488 | 50 656 | 60 388 | 70 112 |
| 2600 | 36 024 | 43 228 | 50 428 | 52 652 | 62 772 | 72 884 |
| 2700 | 37 412 | 44 888 | 52 368 | 54 648 | 65 156 | 75 660 |
| 2800 | 38 796 | 46 552 | 54 308 | 56 640 | 67 536 | 78 432 |
| 2900 | 40 180 | 48 216 | 56 244 | 58 636 | 69 920 | 82 812 |
| 3000 | 41 568 | 49 876 | 58 188 | 63 028 | 74 708 | 87 332 |
| 3100 | 42 952 | 51 540 | 60 128 | 62 620 | 74 688 | 89 352 |
| 3200 | 44 340 | 53 204 | 62 064 | 64 616 | 77 072 | 91 312 |
| 3300 | 45 724 | 54 864 | 64 004 | 66 612 | 79 456 | 93 216 |
| 3400 | 47 108 | 56 524 | 65 944 | 68 608 | 81 840 | 95 064 |
| 3500 | 48 496 | 58 192 | 67 884 | 70 600 | 84 224 | 97 836 |
| 3600 | 49 880 | 59 852 | 69 824 | 72 600 | 86 608 | 100 608 |
Оформить заказ

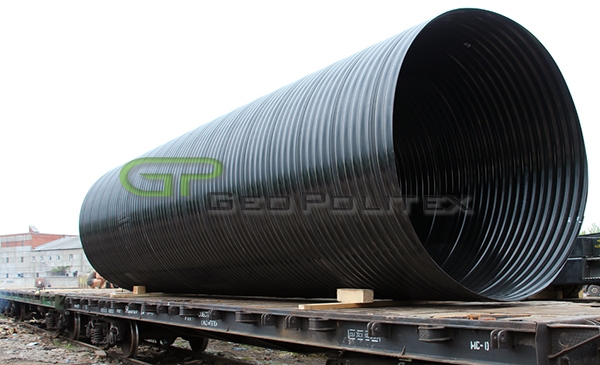

Компания «Геополитекс» предлагает купить гофрированные спиральновитые металлические трубы (ГСМТ, СВМГТ) по выгодным ценам в Минске. Для выполнения расчетов и получения коммерческого предложения — отправьте запрос на нашу почту . Мы изготавливаем и поставляем гофрированные трубы из оцинкованной стали диаметром до 3600 мм в Минске и Минской области, а также по всей территории РФ и странам СНГ. Доставка возможна автомобильным и ж/д транспортом.
